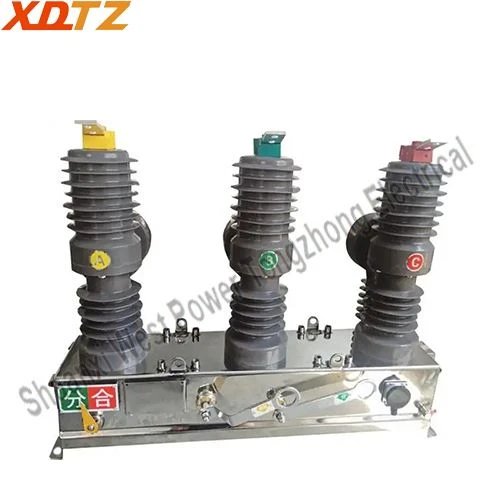

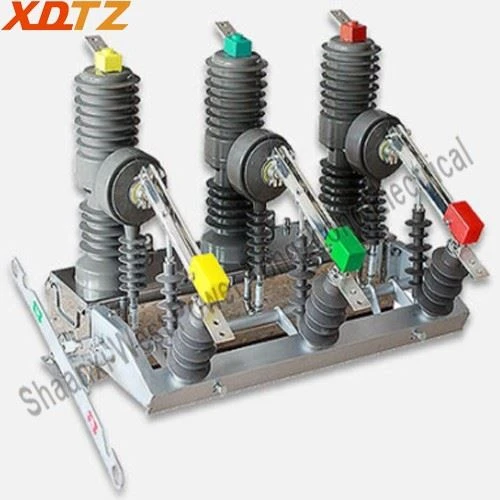

ZW 32-12 M trvalý magnetický vákuový istič je vonkajšie distribučné zariadenie s menovitým napätím 12 kV a trojfázovou frekvenciou AC 50 Hz. Všeobecne sa používa v mestských a vidieckych napájacích mriežkách ako prepínací alebo prepínací prepínač alebo pre výstupné vypínače vonkajších rozvodní vo vidieckych systémoch distribúcie energie. Je schopný efektívne vykonávať tradičnú funkciu reklosatora a môže otvoriť/zatvoriť prúdy zaťaženia a poruchy.

Špecifikácia produktu

Špecifikácia Sherma

No	Pomenovať	Jednotka	Údaje
1	Menovité napätie	kv	12
2	Menovitá frekvencia	Hz	50
3	HodnotenýCurčený	A	630/1250
4	HodnotenýPútvar FžiadosťWzohnaťVmóla	kv	34(Skúška) / 42(Skúška)
5	HodnotenýLvstaťningIštrbinaWzohnaťVmóla	kv	75
6	HodnotenýSkláštorCircuitBžargónCurčený	KA	25/31.5
7	Hodnotený SkláštorCircuitMakúdiaCurčená (Peak)	KA	63/80
8	HodnotenýWzohnaťCurčená (Peak)	KA	63/80
9	HodnotenýDumeniaSkláštorCircuit	s	4
10	PrevádzkovýCv poriadkuRzosilnenýSkláštorCircuitBžargónCurčený	Časy	E2
11	MechanickýEndd.	Časy	60000
12	ŠtandardnýSvyriešiť	-	O -0. 3s-Co -180 s-co
13	Prípustný WuchoTneochvejCpretekať	mm	Menej alebo rovné 3

MechanickýCharacteristika

No	Pomenovať	Jednotka	Údaje
1	Odbavenie medziPresunuté a opravené Cpretekať	mm	9±1
2	KontaktNadmerne	mm	2±0.5
3	PriemerCstrataSvykopať	m/s	0.6±0.2
4	PriemerOklenotSvykopať (AvýhľadSvykopaťprvého otvoreniana6mm)	m/s	1.0±0.2
5	HodnotenýCpretekaťTlak	N	2000±200N(25KA/31.5KA)
6	Zatváracia doba	ms	30~70
7	Otváracia doba	ms	20~50
8	KontaktBuncingDnaliehavoCstrataOperotácia	ms	Menej alebo rovné3
9	BezimultánnosťzZatváranie/OklenotOperáciez 3-Phase	ms	Menej alebo rovné 2

Výhody produktu

ZW 32-12 M trvalý magnetický vákuový istič má veľa výhod:

Jednoduchá štruktúra: Je vybavený novo navrhnutým permanentným prevádzkovým mechanizmom, ktorý ďalej znižuje mechanické komponenty.

Vysoká spoľahlivosť: Ovládač integruje funkciu „anti-pumping“, ktorá účinne rozlišuje poruchové prúdy a uzatvára prúdy inrush, čím zabezpečuje presnú ochranu.

Dlhá životnosť: Použitie permanentného operačného mechanizmu magnetu zvyšuje mechanickú spoľahlivosť ističa, čo vedie k výraznému zvýšeniu celkovej mechanickej životnosti celej jednotky vrátane oblúkovej komory s prevádzkou v službe až 60, 000.

Pokročilá technológia riadenia: Štandardné funkcie zahŕňajú bezdrôtové diaľkové ovládanie (rozsah 30 m), ako aj manuálnu prevádzku. Ovládač je vybavený štandardným komunikačným rozhraním a pridaním bezdrôtového modulu dátovej komunikácie umožňuje jednoduché vytváranie sietí a podporuje funkcie „štyroch vzdialených“ (diaľkové ovládanie, vzdialené signalizácie, vzdialené meranie a vzdialené nastavenie).

Výkonné funkcie: Systém sa dá ľahko rozšíriť tak, aby fungoval ako reklofer alebo sekcia, rozlišuje medzi trvalými a dočasnými poruchami. Okrem toho je možné prispôsobiť ovládač permanentného magnetu tak, aby vyhovoval rôznym požiadavkám na vytváranie sietí, ochranu a prevádzku, ako je špecifikované zákazníkom.

Nízka prevádzková energia: prevádzkový mechanizmus permanentného magnetu v kombinácii s batériami s dlhou životnosťou umožňuje ističa čerpať energiu priamo z CT (prúdový transformátor). Breaker môže byť tiež inovovaný na reklofer alebo sekčný, čo výrazne zvyšuje kvalitu výkonu mriežky. S priemernou dennou rýchlosťou zaťaženia 20% počas 6 hodín sa udržiava energetická bilancia medzi ovládačom a batériou, čo ističa umožňuje, aby prerušovač pracoval dlhodobo bez toho, aby potreboval zdroj externého riadiaceho výkonu.
