Kontakty s priečnym magnetickým poľom (TMF): Aby oblúk namiesto prepaľovania cez kontakt prebiehal - Blog

Kontakty priečneho magnetického poľa generujú priečne magnetické pole riadením distribúcie prúdu; toto pole poháňa oblúk, aby sa otáčal a pohyboval vysokou rýchlosťou cez kontaktný povrch, čím rozptyľuje teplo a zabraňuje lokalizovanému prepáleniu. Základné princípy a metódy implementácie sú nasledovné:

Hlavný hnací mechanizmus

Činnosť priečneho magnetického poľa: Priečne magnetické pole generované kontaktným prúdom interaguje s oblúkovým prúdom a vytvára Lorentzovu silu, ktorá poháňa zúžený oblúk, aby sa pohyboval tangenciálne alebo radiálne cez kontaktný povrch.

Rozptyľovanie energie: Vysokorýchlostné otáčanie a pohyb oblúka výrazne rozširuje oblasť oblúka a rovnomerne rozptyľuje obrovské teplo generované oblúkom. To zabraňuje nadmernej koncentrácii tepla v ktoromkoľvek bode kontaktnej plochy, čím sa zvyšuje vypínacia schopnosť ističa a odolnosť voči erózii oblúkom.

Implementácia špecifického návrhu konštrukcie

Aby mohol oblúk efektívne „bežať“, inžinieri využívajú rôzne konštrukčné návrhy na optimalizáciu magnetického poľa a dráhy oblúka:

Viacnásobná štrbinová štruktúra: Viaceré páry zrkadlovo symetrických štrbín (ako sú rovné štrbiny) sú rovnomerne rozmiestnené po obvode kontaktných segmentov, čím sa vytvára špirálová alebo špecificky tvarovaná oblúková dráha. Tento dizajn umožňuje dynamickú voľbu dráhy oblúka na základe bodu oblúka, čím sa zlepšuje rovnomernosť pohybu oblúka.

Dizajn zakriveného povrchu v tvare dáždnika: Navrhnutie špecifického zakrivenia v tvare dáždnika pre distribúciu prúdu navádzania kontaktov na efektívnejšie generovanie priečneho magnetického poľa; v kombinácii s tangenciálnym relatívnym pohybom medzi pohyblivými a pevnými kontaktmi počas zatvárania to ďalej zabraňuje lokalizovanej erózii.

Vzory v tvare pohára a železného jadra

Kontakt TMF v tvare pohára: Využíva jedinečnú geometrickú štruktúru na riadenie distribúcie prúdu a generovanie priečneho magnetického poľa. Kontakty priečneho magnetického poľa (TMF) so železným jadrom: Začlenením valcového železného jadra do vnútra miskovitého kontaktu sa zložka tangenciálneho magnetického poľa pôsobiaca na oblúk zvýši, zatiaľ čo radiálna zložka sa zníži; to zlepšuje kontrolu oblúka, zmierňuje rozstrekovanie kvapiek roztaveného kovu a stabilizuje pohyb oblúka.

V súčasnosti sa magnetické polia používajú vo vákuových spínačoch na riadenie správania oblúka na kontaktných povrchoch. Primárne to zahŕňa použitie priečneho magnetického poľa na poháňanie vákuového oblúka, aby sa rýchlo pohyboval v tangenciálnom smere cez kontaktný povrch, čím sa znižuje oblúkom indukovaná ablácia povrchu elektródy.

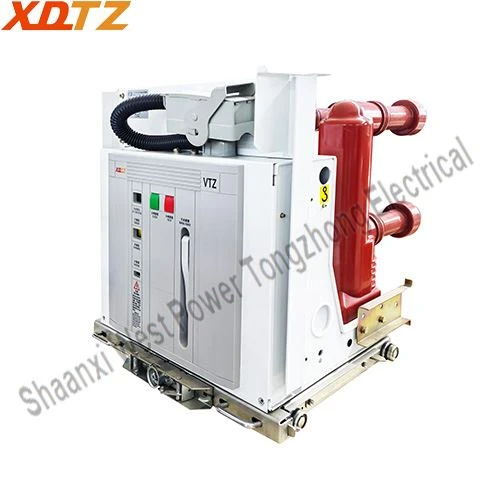

VTZ-12 630A Vacuum Circuit Breaker
