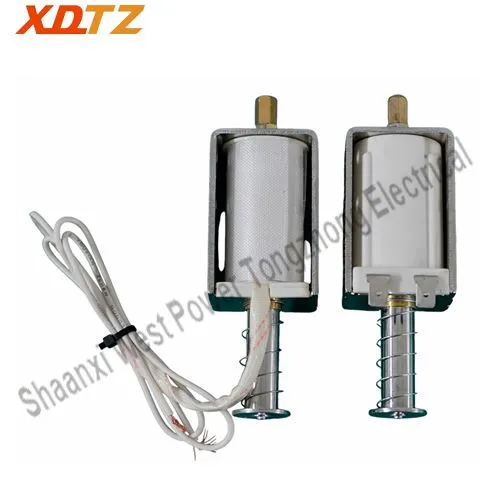

Zatváranie a otváracia cievka

Zatváranie a otváracia cievka

1.Stané napätie: Izolácia cievky na škrupinu môže odolávať napätiu frekvencie výkonu väčšie alebo rovná sa 2500 V; 2. Výhody produktu: vysoká spoľahlivosť, vysoká spoľahlivosť, silná kompatibilita, silná kompatibilita.
3. Aplikácia produktu
Vnútorné alebo vonkajšie vysávače v rámci 7,2 kV ~ 40,5 kV
4. Rozsah Aplikácie: rozvodne, distribučné siete, priemyselné energetické vybavenie a ďalšie oblasti.
Zaslať požiadavku
Predstavenie výrobku



Popis výrobkov





Zatváracia a otváracia cievka sú komponenty riadenia jadra VTZ modulárnych vysokorýchlostných ističov, kombinovaných elektrických zariadení a iných elektrických zariadení. Uvedomujú si zatváranie (zatváranie) a odpojenie (otvorenie) obvodu prostredníctvom elektromagnetickej jednotky, aby sa zabezpečila bezpečná prevádzka a flexibilná regulácia napájacieho systému. Jeho dizajn musí spĺňať požiadavky vysokej spoľahlivosti, rýchlej reakcie a dlhej životnosti a je široko používaný v rozvodní, distribučných sieťach, priemyselných energetických zariadeniach a iných oblastiach.

Technický parameter produktu



1. Izolácia cievky na škrupinu môže odolávať napätiu výkonovej frekvencie väčšie alebo rovná 2500 V;

2. Izolácia medzi zákrutami cievky môže vydržať 2,5 -násobok menovitého napätia frekvencie výkonu (pozri tabuľku nižšie);

3. Vonkajší priemer balíkovej pásky je menší ako ф29;

4. Opakovaný krátkodobý pracovný systém, čas zapnutia je kratší ako 100 ms;

5. Zdvih elektromagnetu je 18 ± 0. 5 mm;

6. Pracovný napájací zdroj: DC, hodnota napätia je uvedená v tabuľke nižšie;

7. Ostatné parametre sú uvedené v tabuľke nižšie.



Vnútorný odpor

60% ~ 120% menovité napätie

30% menovité napätie

Prevádzková energia

45±5Ω

60V ~ 120 V (DC)

33V (DC)

110V

185±10Ω

132V ~ 264V (DC)

66V (DC)

220V

6±0.3Ω

29V ~ 58V (DC)

14V (DC)

48V

150±8Ω

132V ~ 264V (DC)

66V (DC)

220V

160±8Ω

132V ~ 264V (DC)

66V (DC)

220V

Poznámka: dá sa prispôsobiť podľa požiadaviek používateľa.



Rozsah aplikácie





1. Modul mechanizmu integrovaného vákuového ističa série VTZ;

2. Prevádzkový mechanizmus vysielateľa VTZ série vnútorných rozdelení;

3. Prevádzkový mechanizmus vysielateľa VTZ Series Outdoor Split vákuum;

4. Prevádzkový mechanizmus nafukovacích obvodov na nafukovacie obvody Series Series VTZ;

5. Séria VTZ kombinovaný elektrický prevádzkový mechanizmus;

6. Iné príležitosti, keď sa používajú modulárne prevádzkové mechanizmy.

Closing and Opening Coil supplier





Výhody produktu








Vysoká spoľahlivosť

Plne zapečatený dizajn je voliteľný a prešiel anti-interferenčným testom EMC, aby odolal kolísaniu výkonovej mriežky a elektromagnetickému hluku.


Silná kompatibilita

Je kompatibilný s napájacím rozvádzačom hlavných modulárnych mechanizmov v Číne.


Prispôsobená služba

Podporuje neštandardné prispôsobenie, ako je napätie, veľkosť inštalácie, úroveň ochrany atď.



Prispôsobená služba

Podporuje neštandardné prispôsobenie, ako je napätie, veľkosť inštalácie, úroveň ochrany atď.










high voltage transmission lines



Aplikácie výrobkov



Zatváracia a otváracia cievka sa bežne používa vo vnútorných alebo vonkajších vákuových ističoch v rámci 7,2 kV ~ 40,5 kV.




Kresba výrobkov













































Closing and Opening Coil price

Štruktúra produktu Úvod

Nie.

Pomenovať

1

Pohybová zostava železného jadra

2

Zakorenenie

3

Ohybová doska

4

Kompresná pružina

5

Stacionárne nitovanie železného jadra

6

O-krúžok



Populárne Tagy: Zatváranie a otváranie cievky, čínske zatváranie a otváracie kožné výrobcovia, dodávatelia, továreň
